东方捷码便携式JY-3C条码检测仪是集光电技术和计算机技术为一体的条码质量检测仪器，执行国家标准和标准。 东方捷码便携式JY-3C条码检测仪可以对条码符号的印制质量进行分级检测。 JY-3C便携式条码检测仪不仅可以作为检测仪对条码符号的印制质量进行分析，也可以作为条码数据采集器和普通条码阅读器使用。 JY-3C便携式条码检测仪可以应用于条码质量检测部门、印刷企业、仓储物流系统、产品生产企业、商业系统、邮政系统等领域。
方便可靠的JY-3C
●JY-3C集光、机、电、计算机技术于一体，采用CCD识读方式，根据国家标和标准设计、生产。
●JY-3C全中文显示，自动判别条码码制，操作使用极为方便。
JY-3C的性能
●操作系统：LINUX
●自动分辨码制：扫描条码符号时，可以自动判别码制，无需操作人员事行判断输入码制。
●检测多种码制：EAN13、EAN8、UPC-A、UPC-E、储运单元条码、交插二五条码、三九条码、128条码、库得巴条
码。
●单次/多次扫描：选择多次（≤10次）扫描时，可以得到条码多次检测的平均符号等级。
●显示与输出：液晶显示全部检测结果，一位双色发光二极管指示译码成功状态，兰色表示译码成功，红色表示
译码失败。
●关机：自动/手动关机。
●外接电源：可同时为检测仪和打印机供电。
●检测结果的打印：可通过TP打印机随时打印检测结果。
JY-3C的应用
●JY-3C是对条码符号的印制质量进行全面分析的仪器。适用于各级条码质量检测机构、印刷业、制造业、商
业和仓储物流领域。
点开始播放JY-3C演示视频
方便可靠的JY-3C
●JY-3C集光、机、电、计算机技术于一体，采用CCD识读方式，根据国家标和标准设计、生产。
●JY-3C全中文显示，自动判别条码码制，操作使用极为方便。
JY-3C的性能
●操作系统：LINUX
●自动分辨码制：扫描条码符号时，可以自动判别码制，无需操作人员事行判断输入码制。
●检测多种码制：EAN13、EAN8、UPC-A、UPC-E、储运单元条码、交插二五条码、三九条码、128条码、库得巴条
码。
●单次/多次扫描：选择多次（≤10次）扫描时，可以得到条码多次检测的平均符号等级。
●显示与输出：液晶显示全部检测结果，一位双色发光二极管指示译码成功状态，兰色表示译码成功，红色表示
译码失败。
●关机：自动/手动关机。
●外接电源：可同时为检测仪和打印机供电。
●检测结果的打印：可通过TP打印机随时打印检测结果。
JY-3C的应用
●JY-3C是对条码符号的印制质量进行全面分析的仪器。适用于各级条码质量检测机构、印刷业、制造业、商
业和仓储物流领域。
JY-3C的技术指标
●光源：波长660nm红光
●光斑孔径：3mil/5mil/6mil/10mil
●允许测量条码大长度（含条码空白区）：72mm
●显示与提示：双行中文液晶显示操作菜单和检测结果，一位双色发光二极管指示译成功状态
●数据输出：通过USB接口，U盘拷贝已存储的检测结果
●译码字符数量：不大于32位条码字符
●存储容量：不大于1000次检测结果
●打印设备：TP-UP串口打印机（RS232接口），可直接打印检测结果。
●重量：检测仪主机（不含电池）：0.3Kg 打印机（不包含电源）：0.4Kg
JY-3C集光、机、电、计算机技术于一体，采用CCD识读方式，根据国家标和标准设计、生产。它拥有中文、英文操作菜单及检测结果显示，自动分辨被识读条码的码制，还可以自动选择适合的测量孔径，给出依据条码分级检测的方法的检测数据。可忍许存储不少于1000个EAN-13条码符号的单次检查结果，可用U盘导出检测数据，可以作为通用条码阅读器使用，应有于条码检测机构、印刷企业、物流仓储、商业系统等领域。
允许检测条码大长度（含条码空白区）：72mm
光源：波长670±10nm红光
测量孔径(四档等效孔径)：3mil/5mil/6mil/10mil
显示与提示：双行中文液晶显示操作菜单和检测结果，一位双色发光二极管指示译成功状态
数据输出：通过USB接口，U盘拷贝已存储的检测结果
译码字符数量：不大于32位条码字符
存储容量：不大于1000次检测结果
打印设备：TP-UP串口打印机（RS232接口），可直接打印检测结果。
操作系统：LINUX
自动分辨码制：扫描条码符号时，可以自动判别码制，无需操作人员事行判断输入码制。
检测多种码制：EAN13、EAN8、UPC-A、UPC-E、储运单元条码、交插二五条码、三九条码、128条码、库得巴条码。
购买东方JY-3C条码检测仪的客户，有的是为了内部条码质量控制，有的是为了品牌客户的验厂，需要标准化的SOP等，下面是我们拟定的作业指导书，供大家参考使用，操作过程如有疑问可随时联系我们。
1.0 目的
用于对条码符号的印刷质量进行检测。
2.0 范围
适用于质量部人员对条码符号的印刷质量进行检测。
3.0 参考文献
JY-3C便携式条码检测仪使用说明书
4.0 解释
条码等级检测是一种国家标准和国际标准规定的鉴别条码印制质量相对水平的方法。条码印制质量相对水平的分级方案为A、B、C、D和F字母等级（对应4.0、3.0、2.0、1.0和0数字等级），其中A（4.0）级为优级，以下依次为B（3.0）、C（2.0）、D（1.0）级；F（0）级为不及格等级。
5.0 职责
5.1 质量部人员负责使用。
5.2 工程部人员负责维护保养。
6.0 操作程序

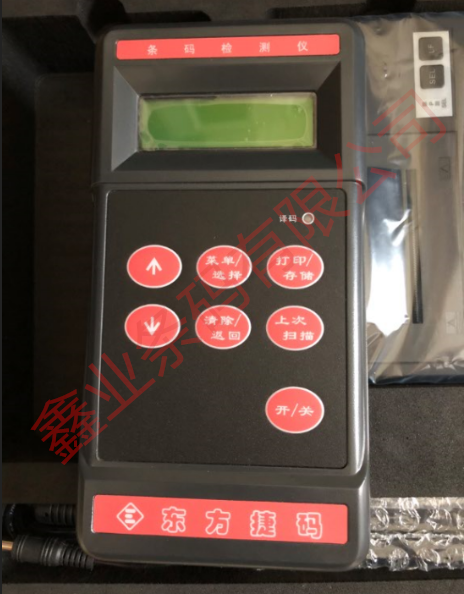

6.1 开机：按下检测仪开/关键，即接通电源，检测仪器操作系统和应用程序自检启动；启动和自检需要15-20秒。蜂鸣器发出“嘟”长音，液晶屏上显示“JY-3C 准备扫描”表示检测仪准备就绪，可以检测条码符号。
6.2 开机校准：为使检测仪能够准确判别条码符号地各项指标，在每次开机后，应用随机配置地检测仪校准板，对检测仪进行开机校准。
6.2.1 进入功能设置程序后，按下检测仪面板的↑或↓键，液晶屏上显示“校准”。
6.2.2 按下仪器面板上“菜单/选择”和↑或↓键，调整屏幕显示的最小值与标准版给出的“Rmin”(例如Rmin5)值相同,按上述同样方法调整屏幕显示的最大值“Rmax”(例如Rmax85) 值相同。
6.2.3 按测仪面板的↓键，液晶屏上显示“校准”，按下检仪器面板上“菜单/选择”键，液晶屏上显示“校准 校准扫描（0/3）”
6.2.4 取出检测标准版，手握CCD检测识读器，使识读器的识度窗口贴近第1排第1个条码符号（标准），轻轻按动识读器的识度按钮三次，每按动一次识度钮，如果完成识度，显示器上的校准扫次数会提示成：（1/3）,（2/3）,直至显示：校准成功！。按“清除/返回”键，液晶屏上显示“校准”，仪器校准工作完成。
6.3 条码检测：
6. 3. 1 测检仪开机，液晶屏上显示：JY-3C 准备扫描。
6.4 检测结果的打印：
6. 4. 1 将打印机和检测仪器正确连接且接通电源后，按“打印/存储”键，打印出检测结果。
6.4.2 注意事项：电源插头和打印机插头要插到底，不要有虚插。
6.5 应注意事项：
6.5.1 被测条码符号应放置在无震动、清洁且不反光的深色平面上。
6.5.2 扫描条码符号时，应保持识读器窗口平贴于条码之上，并保持平稳状态。
6.5.3 理想的扫描轨迹是一条垂直于被测符号条和空的直线，稍有倾斜不影响识读，但可能影响检测数据的准确性。
6.5.4 为反映条码符号的整体印制水平，应选择N次求均的方法，选取多个扫描路径进行扫描分析，得到条码的N次求均的平均符号等级。
6.5.5 条码符号在扫描结束后，若译码不成功或等级为0或未达到预设合格等级，蜂鸣器发出一长声，面板右上角的译码指示灯显示红色，液晶屏显示出相应的字符后，可以继续进行扫描。若译码成功，蜂鸣器发出一短声，译码指示灯显示绿色，液晶屏上显示译码和检测结果，可以继续进行扫描。
6.6 设置：
6.6.1 扫描次数：进入功能设置程序后，按下“菜单/选择”键 → 按↑或↓键→ 进入“设置” →再按下“菜单/选择”键→扫描次数→再按下“菜单/选择”键→按↑或↓键，调整设置条码检测N次求均的“扫描次数”（1≦N≦10）。再按下“菜单/选择”键，确认已设定的扫描次数（本公司扫描次数为10次）。
6.6.2 合格等级：进入功能设置程序后，按下“菜单/选择”键 → 按↑或↓键→ 进入“设置” →再按下“菜单/选择”键→合格等级→再按下“菜单/选择”键→按↑或↓键，选择需要设定的合格等级，再按下“菜单/选择”键，确认已设定的合格等级。
6.7 仪器保养
6.7.1 检测仪是光机电一体化的精密仪器，只容许使用清水或中性洗涤液的潮湿布巾擦拭仪器外表，严禁使用各种有机溶剂擦拭仪器。
6.7.2 必须使用AA型碱性电池，若一周内不使用本仪器，将电池取出另放。
7.0 附件
附件1 JY-3C条码检测仪标准操作规程流程图
